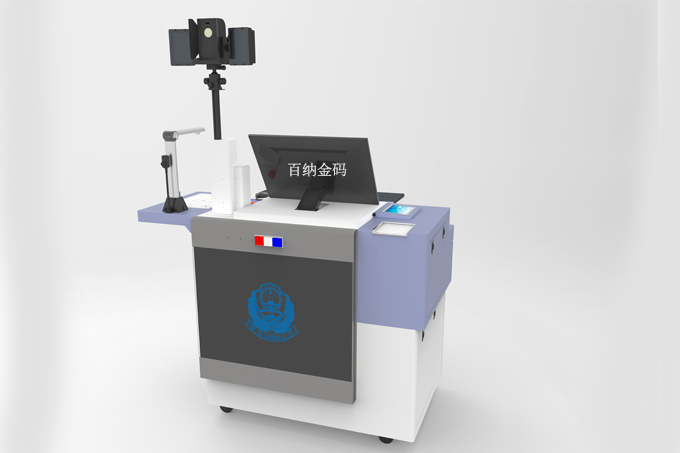

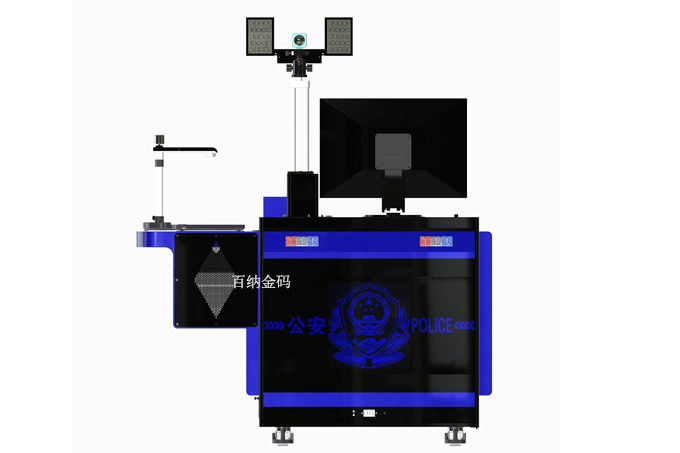

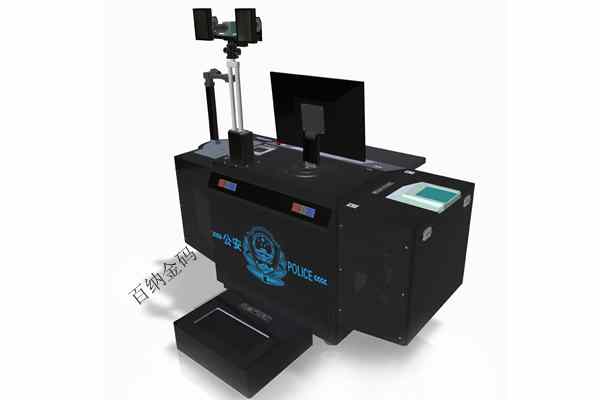

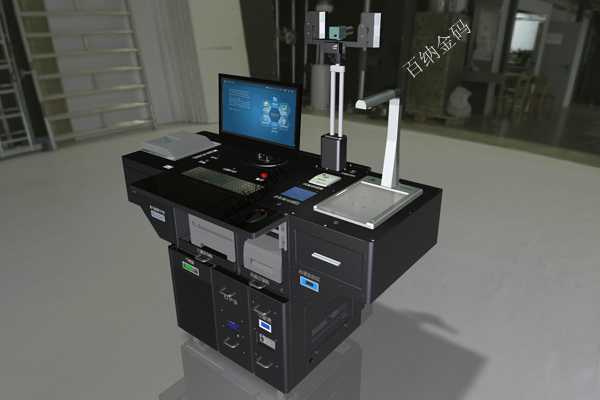

标准化人员基础信息一体化采集台

型号：BNJM-BCXT-MJT

别名：小机台

名称：标准化人员信息一体化采集台

人员基础信息一体化采集台包含以下功能：

一、人员基础信息一体采集系统

二、工控机(型号BNJM-GKJ)

三、二代证阅读器(型号BNJM-EDZ模块)

四、人像采集设备(带360度云台高清摄像头)

五、身高体重足长测量仪(发送指令自动测量、可配无线通讯)

六、激光打印机(支持不同规格打印机)

七、条码阅读器(支持不同格式)

八、条码打印机(支持热敏打印等)

九、随身物品采集仪(高清精拍仪)

十、声纹采集仪(高清拾音器)

十一、手机取证系统(手机采集系统)

十二、高清智能足迹采集仪(可选配)

十三、指掌纹采集仪(支持不同型号带换套件)

十四、干燥箱(低功耗)

以下是各个子功能的介绍，需要更加详细的参数介绍，可联系我司销售人员。

1、人员基础信息一体采集系统

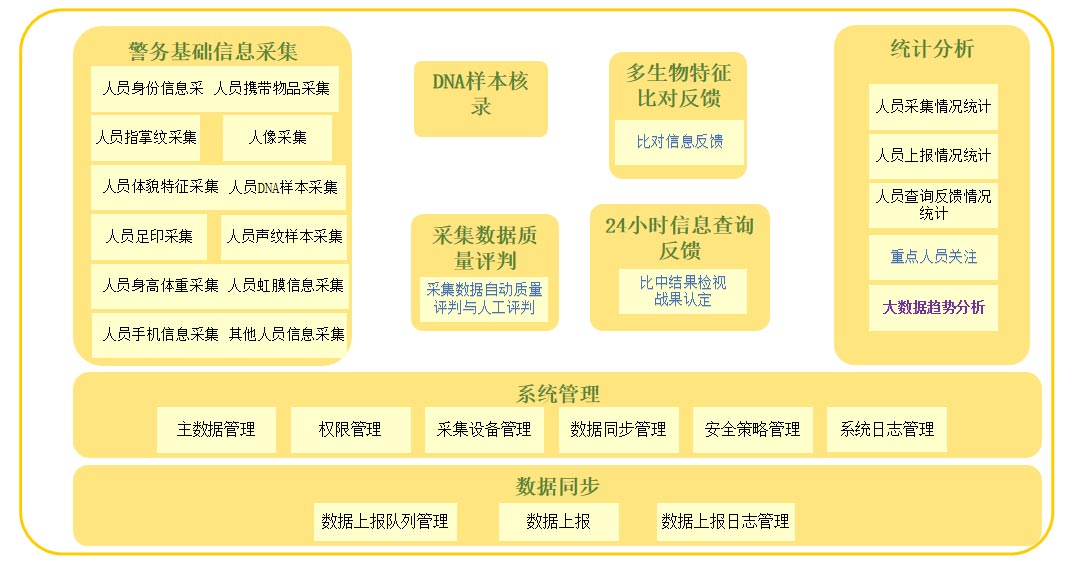

系统框架图(图片不清晰的话放大浏览器看)

2、工控机

2.1工控机参数

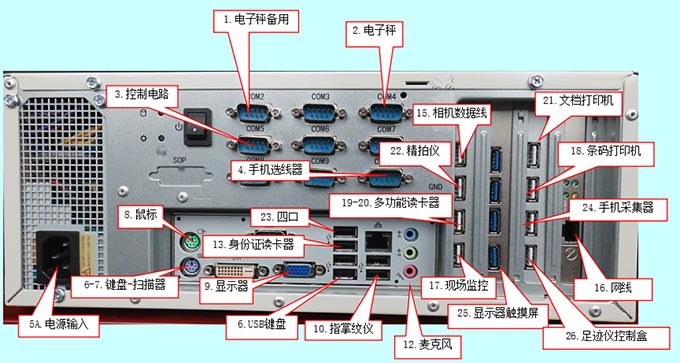

2.2工控机接线头示意图

接线示意图

3、二代证阅读器

    二代证阅读器集成在精拍仪上(随身物品采集仪)、也可以外置嵌入在台面上，具体需要根据客户要求定制，二代证阅读器只能采集第二代居民身份证的信息、比如头像和个人信息。

也可以升级为采集三代证的，即加上采集指纹信息。具体方案可以咨询销售人员。

4、人像采集设备

    人像相机支持360度旋转的云平台、人像采集设备配置可定制，支持1800万像素、200万像素、500万像素等等、支持正面、侧面人像采集、自动胸牌功能等。

5、身高体重足长测量仪

5.1、可通过升高体重测量仪测量身高、体重、足长信息，点击后并自动填写到软件中；

5.2、背景板材料结实无反光，板面材料耐用可擦拭；表面喷绘刻度；背景板刻度需包括左右两边身高刻度，刻度分值 5mm；背景板需提供对中线作为拍摄人像时对中调整；

5.3、实现身高体重足长的自动测量；

5.4、身高测量范围：800—2000mm (分度值：5mm，误差度：±1mm

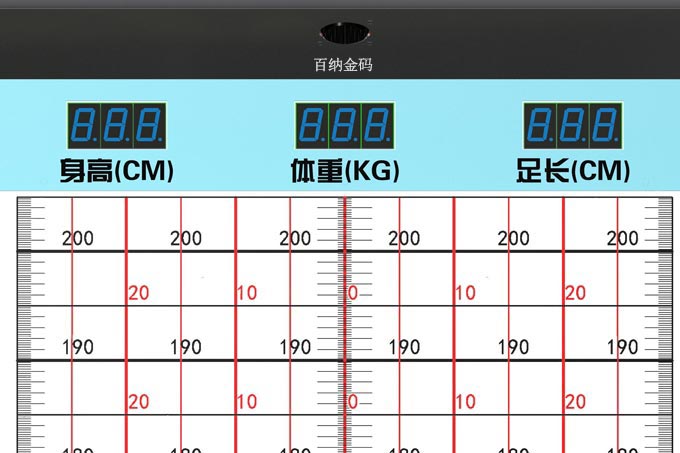

 身高体重足长测量仪刻度尺

6、激光打印机

    激光打印机支持不同品牌、不同型号的打印机，支持双面打印、支持高清打印、也可以选配彩色打印机、具体参数看客户需求。

7、条码阅读器

    条码阅读器可选配支持一维码扫描、支持二维码扫描。嵌入式设计、人体工程学设计。即扫即读快速方应，自动填入编码。

8、条码打印机

    条码打印机支持热敏原理、支持热转印原理的打印机、USB通讯、可以选配。

9、随身物品采集仪

随身物品采集仪

10、声纹采集仪参数

电压：DC5V

灵敏度：-30db

采集方式：麦克风单声道

频响:400-15000HZ

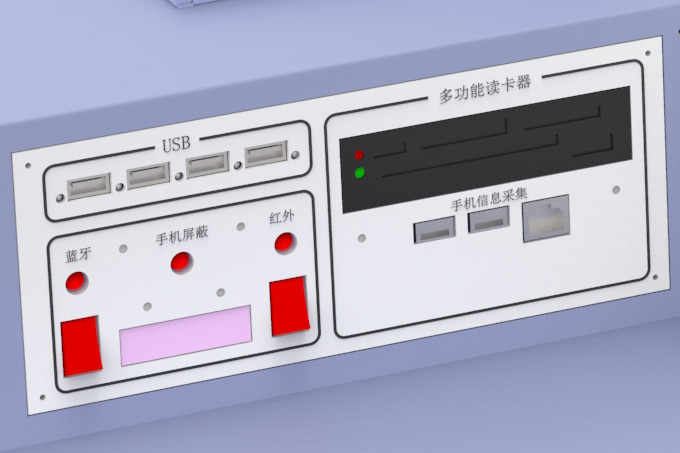

11、手机取证系统

手机取证系统、可集成在信息采集系统中、也可以单独使用。

  手机取证系统

12、高清智能足迹采集仪参数

足迹采集仪

13、指掌纹采集仪

13.1、通过GA标准:GA/T625-2010,GA/T626.1-2010,GA/T626.2-2010,GA/T864-2010,GA/T865-2010,  GA/T866-2010；

13.2、高清晰光学成像原理（非扫描原理的采集设备），采用面阵方式采集；支持掌纹、侧掌、四联指、单指平面采集，支持单指三面滚动采集；

13.3、指掌纹采集：指掌纹采集仪应为指掌纹采集一体机，采用 CMOS 传感器，所有指掌纹采集在同一个采集窗口内完成；

13.4、自动“除雾”，消除光晕、重影，自动清除采集窗口表面遗留的采集痕迹；自动降低手指干燥和潮湿的影响；

13.5、采集过程中自动进行指掌纹图像质量检查，保证指纹、掌纹的图像为高质量，防止出现指掌纹采集无效、缺失，对采集图像进行自动检测，保证完整性和可用性；

13.6、主要技术指标

根据手指放置的位置，可自动调整滚动采集区域

1)有效采集区域掌纹采集：4.6＂x 4.6＂（117mm x 117mm）；

2）有效采集区域四指连采：3.2＂x 3.0＂（81.2mm x 76.2mm）；

3）滚动指纹采集有效区域：1.6＂x1.6＂（40.6mm x 40.6mm） 1.28＂ x 1.28＂（32.5mm x 32.5mm）；

4）分辨率：500dpi,256灰度级；

5）采集速度：掌纹和四连指采集更大预览速度可达到9帧/秒；滚动指纹采集速率可达30帧/秒；

6)图像像素数：2304×2304 像素（掌纹）；1024×1968 像素（侧掌纹）；1600×1500 像素 （四连指）；640×640 像素（滚动指纹， 更大 800×800 像素）；

7)图像畸变：≤1%。

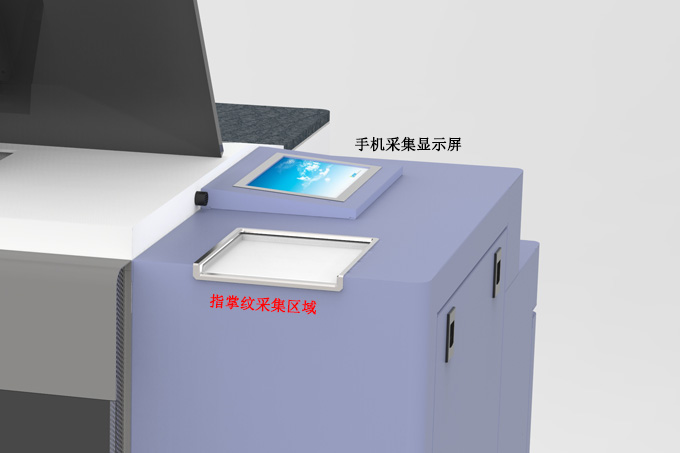

指掌纹采集区域

14、干燥箱

干燥箱也称为电子防潮柜，内嵌在柜体中，用于存贮嫌疑人的 DNA 口腔黏膜试纸或血液样品，高钢结构柜身,载重不变形,安全有保障，智能湿度控制，进口湿度模块，低能耗设计，不滴水、无噪音。

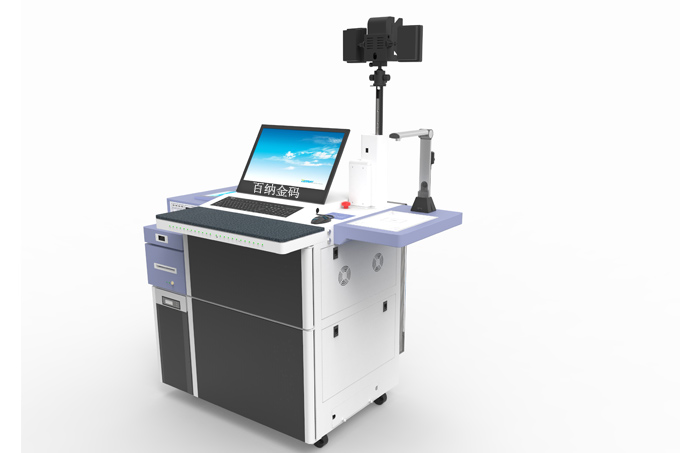

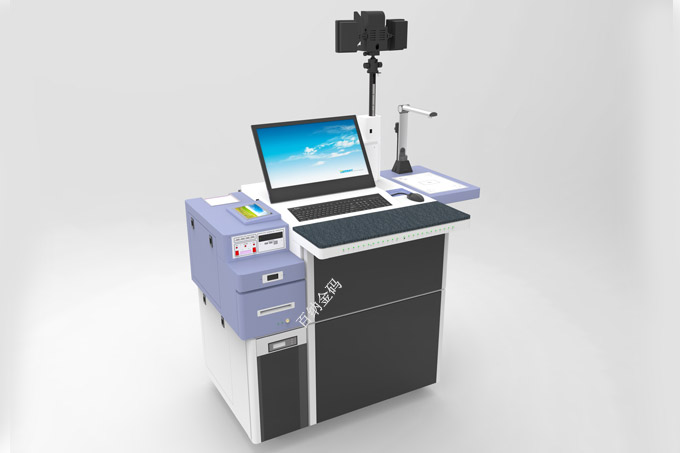

标准化人员信息一体化采集台斜面

    总结：设备符合《GA/T1237-2015：人员基础信息采集通用技术规范》并提供各子功能采集功能模块。集成相关采集设备，实现民警在一个采集界面就可以操作所有采集设备，通 过对各组件的调用，一站式采集人员的基本信息、指掌纹信息、人像信息、 DNA 检材信息、身高体重足长信息、打印、手机信息采集和足迹采集等功能。
